以WDJD-3多功能數字直流激電儀為測控主機，配以我所研制的WDZJ-3多路電極轉換器構成高密度電阻率測量系統，該系統具有存儲量大、測量準確快速、操作方便等特點，并且可方便地與國內常用高密度電法處理軟件配合使用，使解釋工作更加方便直觀。該系統可廣泛應用于能源勘探與城市物探、鐵道與橋梁勘探、金屬與非金屬礦產資源勘探等方面, 亦用于尋找地下水、確定水庫壩基和防洪大堤隱患位置等水文、工程地質勘探中, 還能用于地?zé)峥碧健?/P>
一、主要特點及功能
- 準確、高效：在保持良好重復性的前提下，測量一個552個點的斷面所需時間一般不超過15分鐘
- 超大存儲：在高密度方式I（只存儲電阻率參數），可存儲不小于43680次的測量值；在高密度方式II（存儲電阻率與電流參數），可存儲不小于21840次的測量值。掉電亦不丟失。
- 接地檢查：在野外工作中，可隨時方便、快捷地檢查各電極接地是否良好。
- 電極排列：裝置類型多達18種且可擴展。既可按固定斷面（電極排列有AMNB、ABMN、AMBN、AMN、MNB、A-MN-B、自電M、自電MN、充電M、充電MN）掃描測量又可按變斷面連續滾動掃描測量（電極排列有A-M、A-MN、AB-M、AB -MN、MN-B、A-MN矩形、A-MN-B、跨孔偶極）, 其中, 連續滾動掃描測量可在電極總數不變的情況下允許測量斷面連接至任意長, 便于長剖面追蹤,使用戶得以低成本、高時效解決實際問題。
- 所有電極排列測量斷面均可任意指定斷面起測電極號，方便、靈活。

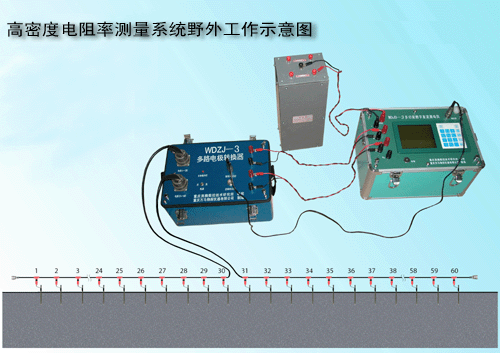

二、系統組成
1. WDJD-3多功能數字直流激電儀
- 常規直流電阻率與激電測量
- 高密度電阻率測量
- 測量結果顯示、存儲
- 發射、接收一體化
- 配備RS-232C接口
- 超低功耗設計
2. WDZJ-3多路電極轉換器
- 微機控制準確、可靠、快速
- 采用進口高可靠開關設計
- 開關陣列自檢
- 配備雙RS-232C接口
- 對電極裝置無限制
- 可任意級聯,擴展方便
3. 高級電法處理軟件
- 數據接收與格式轉換
- 通用數據編輯繪圖
- 電測深自動解釋
- 高密度色譜圖象處理
- 等值線、三維曲面圖繪制
三、主要技術指標
1.WDJD-3多功能數字直流激電儀
接收部分：
- 電壓通道：±6V
- 測量精度：Vp≥10mV時，±0.5% ±1個字 Vp＜10mV時，±1% ±1個字
- 輸入阻抗：＞50MΩ
- 視極化率測量精度：±1％±1個字
- Ｓｐ補償范圍：±1V
- 電流通道：5A
- 測量精度：Ip≥10mA時，±0.5% ±1個字 Ip＜10mA時，±1% ±1個字
- 對50Hz工頻干擾（共模干擾與差模干擾）壓制優于80dB
發射部分：
- ****發射功率：4500W
- ****供電電壓：±900V
- ****供電電流：±5A
- 供電脈沖寬度：1～60秒，占空比為1：1
其他：
- 工作溫度：-10℃～+50℃，95％RH
- 儲存溫度：-20℃～+60℃
- 儀器電源：1號電池（或同樣規格的鎳鎘電池）8節
- 整機電流：≤55ｍA
- 重 量：≤7KG
- 體積： 310mm×210mm×210mm
2.WDZJ-3多路電極轉換器
- 轉換電極數：60路
- 絕緣性能：≥500ＭΩ
- ****工作電壓：450ＶDC
- ****工作電流：２.5ＡDC
- 儀器電源：1號電池(或用同樣規格的鎳鎘電池)８節
- 工作溫度：-10℃～+50℃

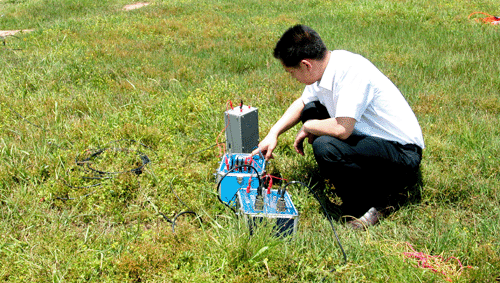

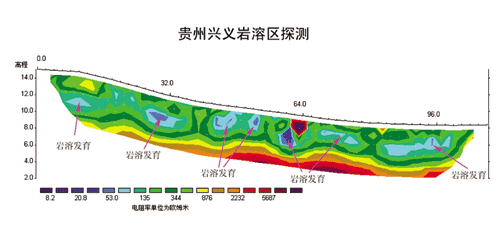

四、野外勘探
五、產品詳細資料下載
 點擊下載 |
|
