該淺部瞬變電磁系統是我公司最新科研成果，它將本所最新研制的WTEM-1J/GPS瞬變電磁系統接收機和WTEM-1X小功率發射機有機集成在一體，集國內外同類淺部瞬變電磁系統之所長，具有大發射功率、超快速關斷、高可靠性、超強抗干擾（天電、50或60Hz工頻）能力、輕便、低耗電。用戶可針對不同地質問題合理選擇裝置，快速完成淺層測深等地質任務。
一、主要特點及功能
- 一體化、一機多能 － 系統同時具有發射機、接收機功能，攜帶方便，連接簡單；其接收機還能單獨使用電纜同步方式、GPS同步方式與外置大功率發射機一起工作完成深部勘探任務。
- 高可靠性、低耗電 － 精心設計的接收機及功率電子電路、合理的散熱措施、牢固的機械結構、進口全密封儀器箱體，確保整機的高可靠性、低耗電。

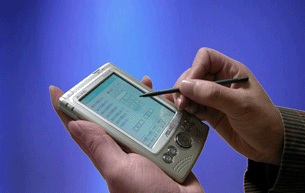

- 無線遙控、其樂無窮 － 國際、國內首創由全中文掌上電腦使用藍牙無線通訊技術操控接收機，讓你能距接收機10米范圍內通過掌上電腦無線遙控接收機，設置參數、啟動測量、傳輸顯示測量結果輕松完成，讓你體會到前所未有的方便。
- 抗干擾能力強 － 程控硬件濾波器、獨特精準的供電頻率、數據疊加、軟件濾波，使儀器具有超常的抗干擾能力。
- 多測道、高測量精度 － 測道多少可由操作員設置，既可對數分布也可線性分布，使用高精度恒溫晶振完成定時，時－深關系穩定、準確，測量子樣窗分布合理，真實反映地下信息，為解決各種復雜的地質問題奠定基礎。
- 快速關斷的發射機 － 內置發射機具有快速關斷功能，盡可能延展淺部探測范圍；關斷時間測量功能可為解釋軟件提供準確的發射機實際關斷時間，提高軟件解釋精度。
- 超淺深度探測 －可輕松完成數米至百米的超淺部深度探測。

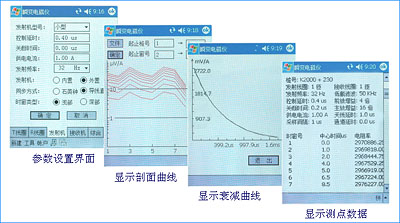

- 操控界面友好、功能強大 －全中文掌上電腦完成人機界面及采集控制，現場實現采集參數設置、數據顯示與存儲、各種曲線繪制，讓您輕松完成野外測量工作。
二、主要技術指標

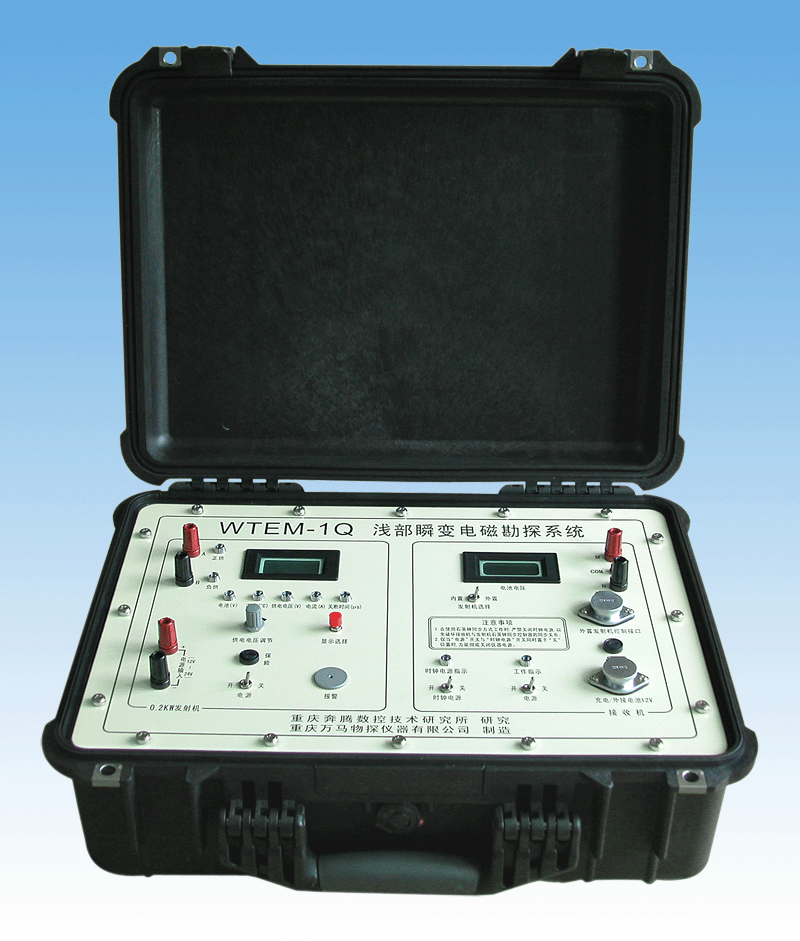

WTEM-1Q/GPS 淺 部 瞬 變 電 磁 系 統
1. 接收機部分
- 通道數：1道
- 前放增益：8、32倍
- 主放增益：1、2、4、8、16、32、64、128倍
- 通 頻 帶：0～50KHz（線性相位濾波器），全通為0～400KHz。
- 工頻壓制：≥80dB
- A/D位數：16位
- 最小采樣間隔：1μs
- 測 道 數：≤50道
- 疊加次數：1～9999次
- 同步方式：①電纜同步 ②GPS同步
- 電 源：內置12V可充電電池（也可外接），工作時間≥10小時
- 掌上電腦：Pocket PC 2003系統，320×240真彩，64MB
Flash ROM / 64MB SDRAM，64MB的CF卡，
可存儲不低于100000個測點的數據，藍牙、紅外、
串口。
2. 發射機部分
- 發射電壓輸入：12V，24V
- 發射電壓： ①5.5V～ 8V（發射電壓輸入12V）連續可調
②5.5V～20V（發射電壓輸入24V）連續可調
- 發射電流：≤10A
- 電流測試精度：±1%
- 供電頻率： 4Hz、8Hz、16Hz、32Hz
- 發射波形：+ON、OFF、-ON、OFF，等寬雙極性波。
- 關斷時間測量：0.1μs～100.0μs
- 典型關斷時間：2.5μs @發射電流：3A，發射線圈：40m×40m 單匝
- 發射線圈：5m×5m單匝～100m×100m 單匝
- 程控阻尼電阻：50Ω～1600Ω，50Ω步長可編程
- 同步方式：外同步（電纜）
3. 其他
- 體積：486mm×392mm×192mm
- 重量：11.2kg
- 工作溫度：-10℃～+50℃
- 內置電池用充電器：12V，充電電流≤1.5A，充電時間≤6小時（自動檢測）
- 發射電瓶用充電器：12V，充電電流≤20A，充電時間≤10小時（可設定）
4. 處理軟件
- Windows版一維正、反演軟件，SURFER軟件、數據傳輸與格式轉換軟件等，可快速進行數據回放、處理、成圖。

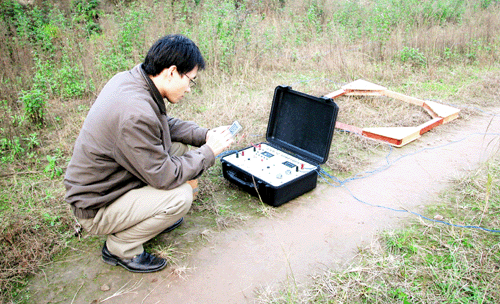

三、野外勘探

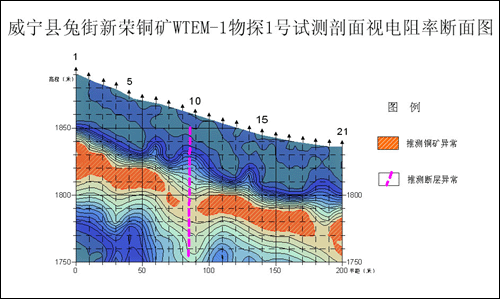

WTEM-1在貴州的銅礦探測實測剖面
