該系列大功率智能發射機支持多種同步方式，既能與普通數字直流激電接收機一起構成傳統激電測量系統，又能和本所全新設計的WDJS-3系列多道數字直流激電接收機一起構成支持多種同步方式的高效、多測道、高性能激電測量系統�！ � 除單機工作方式外，WDFZ-5T/10T/15T/20T大功率智能發射機可通過選配一臺PDGK-1供電電極控制器和兩臺PDGZ-1供電電極轉接器構成集中式多道大功率智能發射機系統。供電電極A可選范圍擴展為A1～A6，供電電極B可選范圍擴展為B1～B6，可提供的供電電極組合達36種之多，供電電極組合既可由操作員通過PDGK-1供電電極控制器手動控制選擇，也可由發射機通過PDGK-1供電電極控制器自動控制選擇。
還可通過選配一臺PDGK-1供電電極控制器和多臺PDKF-1智能供電開關，構成分布式多道大功率智能發射機系統。
一、主要特點及功能
多發射通道，全面了解礦體空間分布 — 通過選配PDGK-1多路電級控制器、PDGZ-1多路電極轉換器可實現同時接入多個供電電極，工作時可任選一對電極進行供電。
支持多種同步方式 — 儀器支持軟件同步方式、石英鐘同步方式和GPS同步方式（選配），既能與普通數字直流激電接收機一起構成傳統激電測量系統（僅使用軟件同步方式），又能和本所全新設計的WDJS-4系列多道數字直流激電接收機一起構成支持多種同步方式的高效、多道、高性能激電測量系統。
自動走時－儀器內置精密實時時鐘，具有自動走時功能，時間參數隨電流測量結果存貯，便于后期計算視電阻率。
大容量存儲器可存貯超過1000000組電流測量值，掉電亦不丟失。
U盤格式存儲數據－支持通過USB接口導出存儲數據，儀器將被計算機自動識別成通用U盤存儲器，數據文件的拷貝、剪切等操作和普通U盤完全相同，使用極其方便。
單片機控制，高精度石英鐘做時基，定時準確，可靠性高。
大屏幕顯示，全漢字菜單。
發光二極管指示工作狀態和故障狀態。
二、主要技術指標

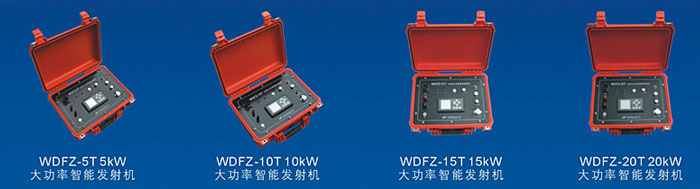

發射功率：7.2kW（WDFZ-5T）；10kW（WDFZ-10T）；15kW（WDFZ-15T）； 20kW（WDFZ-20T）
發射電壓：±1500V
發射電流：±6A（WDFZ-5T）； ±10A（WDFZ-10T）；±15A（WDFZ-15T）；±20A（WDFZ-20T）
電流測量精度：±0.2% ±1個字
供電（發射）周期：4S、8S、16S、32S、64S、128S、256S
電流存儲時間間隔：1～30分鐘
大容量數據存儲：能存儲不少于1000000組電流數據，帶掉電保護功能
通訊接口：USB接口
儀器工作電源：12V/9AH鋰電池
直流高壓輸入：1500VDC（最高輸入電壓），20ADC（最高輸入電流）
工作溫度：-10℃～50℃
儲存溫度：-20℃～60℃
體 積：406 mm×330 mm×174 mm
重 量：7.8 kg
