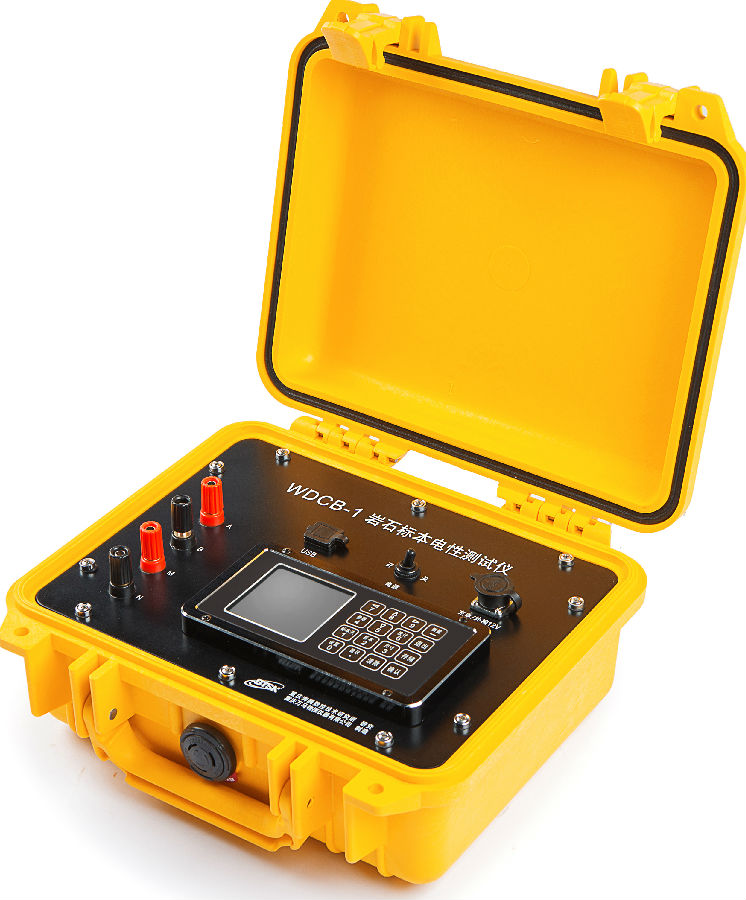

WDCB-1 巖石標本電性測試儀
該儀器是在我所系列先進電法儀器的基礎上采用32位單片機技術與24位A/D技術研制的 巖石標本電性測試儀器，與本所生產的PDJB-1巖石標本電性測試架配合能同時完成巖石標本 的電阻率參數和激電參數的測量、存儲及數據分析。
特點及功能
● 輕便靈活——集供電電源、發射功能、接收功能于一體，體積小、重量輕。
● 多參數測量、自動計算巖石標本電阻率——可測量并存儲電壓、電流、極化率，以及二次場。
● 內置鋰電、超寬電壓通道量程及超 高測量精度——儀器內置鋰電池,電壓通道高達64Vp-p的超寬電壓輸入范圍和極高的小信號測量精度，讓儀器能更好地應用于各種巖石標本的測試工作， 并獲得更好的測量結果。
● 全中文操控、功能強大——32位單片機實現全中文人機界面及測量控制，參數設置、 數據顯示與存儲，讓您輕松完成巖石標本的測量工作。
● 不低于 1GB 的大容量數據存儲器－可存貯超過 1000000 組測量值（包括電壓、電流、 電阻率、極化率、二次場等），掉電亦不丟失。
● U盤格式存儲數據－支持通過USB接口導出存儲數據，儀器將被計算機自動識別成通用 U盤存儲器，數據文件的拷貝、剪切等操作和普通U盤完全相同，使用極其方便。
● 完善的抗干擾技術——采用多級濾波及信號增強技術、集成電法干擾抑制器功能，測 量精度高。
● 自動進行自然電位、漂移及電極極化補償，補償范圍高達±10V。
● 診斷程序可快速準確地判斷出故障所在位置及主要損壞器件。
● 進口全密封箱體具有防潮、防塵、壽命長等優點。
主要技術指標
1. 接收部分
□ 電壓通道：±32V
□ 極化率測量精度：±1％ ±1個字
□ SP補償范圍：±10V
□ 對50Hz工頻干擾壓制優于80dB
2. 發射部分
□ ****供電電壓：±32V
□ 供電周期：4S、8S、16S、32S、64S、256S，可設定
□ 供電波形：+On、Off、-On、Off，占空比為1：1，雙極性3. 其它
□ 顯 示 器：圖形點陣液晶
□ 存儲容量：≥1GB
□ 儀器電源：內置鋰電
□ 工作溫度：-10℃ ～ +50℃，95％RH
□ 儲存溫度：-20℃ ～ +60℃
