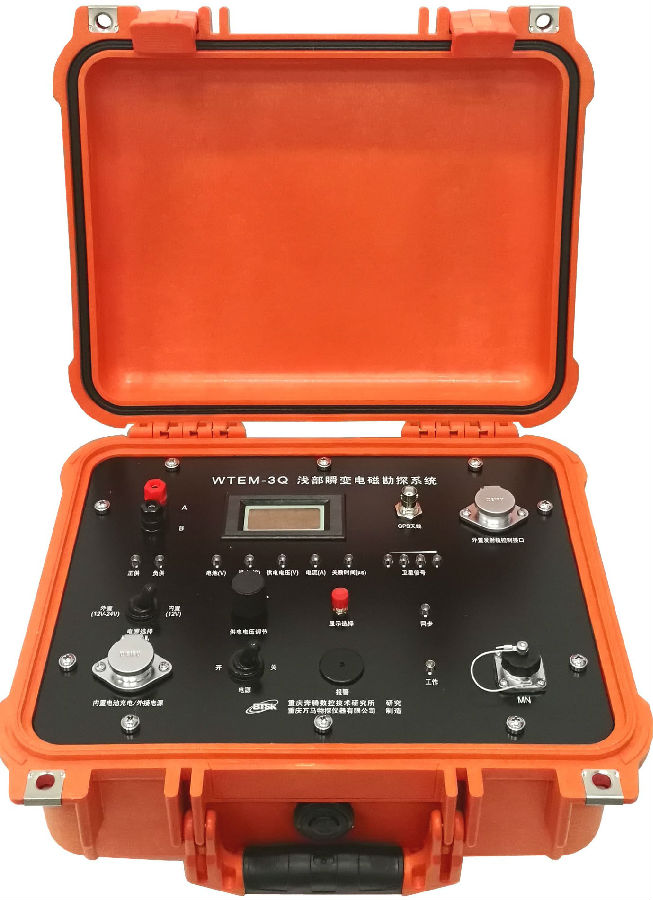

WTEM-3Q淺部瞬變電磁勘探系統
該淺部瞬變電磁系統是我公司最新科研成果，它將本所最新研制的WTEM-2J瞬變電磁系統接收機和WTEM-1X小功率發射機有機集成在一體，集國內外同類淺部瞬變電磁系統之所長，具有大發射功率、超快速關斷、高可靠性、超強抗干擾（天電、50或60Hz工頻）能力、輕便、低耗電。
用戶可針對不同地質問題合理選擇裝置，快速完成淺層測深等地質任務。
一．系統特點
n 一體化、一機多能－系統同時具有發射機、接收機功能，攜帶方便，連接簡單；其接收機還能單獨使用電纜同步方式、GPS同步方式或可選GPS+石英鐘混合同步方式（WTEM-3Q）與外置大功率發射機一起工作完成深部勘探任務。
n 高可靠性、低耗電－精心設計的接收機及功率電子電路、合理的散熱措施、牢固的機械結構、進口全密封儀器箱體，確保整機的高可靠性、低耗電。
n 無線遙控、其樂無窮－國際、國內首創由全中文平板電腦使用藍牙無線通訊技術操控接收機，讓你能距接收機10米范圍內通過平板電腦無線遙控接收機，設置參數、啟動測量、傳輸顯示測量結果輕松完成，讓你體會到前所未有的方便。
n 抗干擾能力強－程控硬件濾波器、獨特精準的供電頻率、數據疊加、軟件濾波，使儀器具有超常的抗干擾能力。
n 多測道、高測量精度－測道多少可由操作員設置，既可對數分布也可線性分布，使用高精度晶振完成定時，時－深關系穩定、準確，測量子樣窗分布合理，真實反映地下信息，為解決各種復雜的地質問題奠定基礎。
n 快速關斷的發射機 － 內置發射機具有快速關斷功能，盡可能延展淺部探測范圍；關斷時間測量功能可為解釋軟件提供準確的發射機實際關斷時間，提高軟件解釋精度。
n 多種工作方式 －除點測方式外還提供快速走航式連測方式。
n 超淺深度探測－可輕松完成數米至數百米的超淺部深度探測。
n 操控界面友好、功能強大－全中文平板電腦完成人機界面及采集控制，現場實現采集參數設置、數據顯示與存儲、各種曲線繪制，讓您輕松完成野外測量工作。
二、系統主要技術指標
1.接收機部分
□ 通道數：1道
□ 前放增益：8、32倍
□ 主放增益：1、2、4、8、16、32、64、128倍
□ 通 頻 帶：0～50KHz（線性相位濾波器），全通為0～400KHz
□ 工頻壓制：≥80dB
□ A/D位數：16位
□ 最小采樣間隔：1μs
□ 測 道 數：≤128道
□ 疊加次數：1～9999次
□ 同步方式：①電纜、GPS（WTEM-1Q/GPS）
②電纜、GPS、可選GPS+石英鐘混合（WTEM-2Q）
□ 電 源：內置12V可充電電池（也可外接），
工作時間≥10小時
平板電腦：Windows10 64位操作系統、支持多點觸控的2048×1536視網膜屏幕、存儲器容量64GB
2.發射機部分
□ 發射電壓輸入：12V，24V
□ 發射電壓：① 5.5V～ 8V（發射電壓輸入12V）連續可調
② 5.5V～20V（發射電壓輸入24V）連續可調
□ 發射電流：≤10A
□ 電流測試精度：±1%
□ 供電頻率： 4Hz、8Hz、16Hz、32Hz
□ 發射波形：+ON、OFF、-ON、OFF，等寬雙極性波
□ 關斷時間測量：0.1μs～100.0μs
□ 典型關斷時間：2.5μs @發射電流3A，
發射線圈40m×40m單匝
□ 發射線圈：5m×5m單匝～100m×100m 單匝
□ 程控阻尼電阻：50Ω～1600Ω，50Ω步長可編程
□ 同步方式：外同步（電纜）
3. 其它
□ 工作溫度：-10℃～+50℃
□ 內置電池用充電器：12V，充電電流≤1.5A，充電時間≤6小 時（自動檢測）
□ 發射電瓶用充電器：12V，充電電流≤20A，充電時間≤10小 時
（可設定）
4. 處理軟件
Windows版一維正、反演軟件，Surfer軟件、數據傳輸與格式轉換軟件等，幫您快速進行數據回放、處理、成圖。
