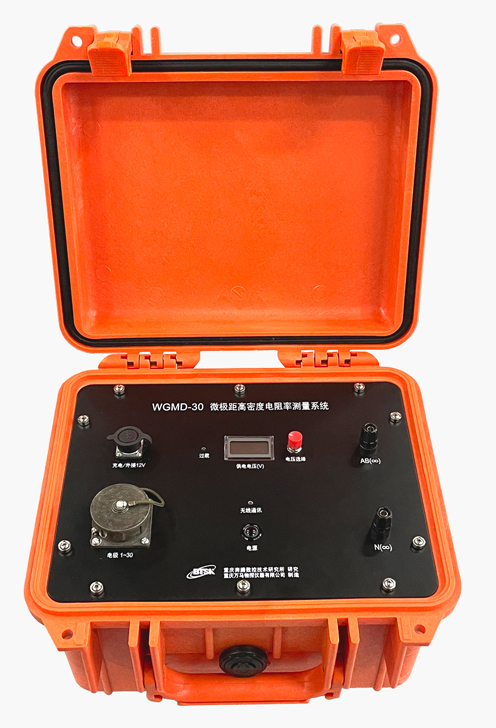

WGMD-30微極距高密度電阻率測量系統采用測控主機、供電電源及多路電極轉換器集成一體化設計，測量準確快速、操作方便快捷，配合Windows平板電腦無線操控，可快速獲得直觀的測量結果，特別適合超淺部高密度探查。
主要用于巖石標本研究、巖石露頭探查，實驗室水槽實驗以及文物保護研究現場無損探查等方面，還能用于堤壩隱患探測等。
系統特點
l 輕便靈活──集先進的發射、接收及高壓供電電源、多路電極轉換器等功能于一體，體積小、重量輕，主機內置96V的高壓電源無需額外攜帶笨重的電池箱。
l 超寬量程、超高精度、超高輸入阻抗──160Vp-p的超寬電壓輸入范圍、極高的電壓和電流小信號測量精度以及高達100ＭΩ的輸入阻抗，讓儀器能更好地應用于高阻巖石標本研究工作。
l 平板電腦操控、功能強大——Windows10平板電腦實現人機界面及對主機無線采集控制，采集參數設置、數據顯示與存儲等，快捷直觀，操作非常簡便，讓您輕松完成測量工作，并且可以現場處理數據，提高工作質量和效率。
l 完善的抗干擾技術──采用多級濾波及信號增強技術、集成電法干擾抑制器功能（擁有超強抗共模干擾與差模干擾能力），測量結果更可靠。
主要技術指標
一、WGMD-30高密度電阻率測量系統
⑴ 接收部分
□ 電壓通道：±80V，±0.1%，24位A/D
□ 輸入阻抗：≥100ＭΩ
□ 電流通道： 100mA，±0.1%，24位A/D
□ 對50Hz工頻干擾壓制優于80dB
⑵ 發射部分
□ ****供電電壓：±96V（即192Vp-p）
□ ****供電電流：±100mA
⑶ 開關與內置高壓供電電源部分
□ 轉換電極數：30路
□ 絕緣性能：≥500ＭΩ
□ 供電電壓：12V、24V、48V、96V，共四檔
⑷ 其它：
□ 主機接口：AB(∞)、N(∞)，1～30大線電纜插座，電池充電等
□ 平板電腦：Windows 10 64位操作系統、內存不低于2GB、存儲容量不低于64GB、藍牙、USB口。
□ 儀器電源：內置12V鋰電，與內置高壓供電電源共用，可連續工作8小時以上。
□ 體 積：270mm×246mm×175mm
□ 重 量：≤4.5kg
□ 工作溫度：-10℃～+50℃，95％RH
二、 一體化微極距高密度電阻率電極電纜（選配）
□ 電 纜：32芯，外徑Φ7mm
□ 電極數量：≤30根（用戶訂貨時指定）
□ 電極間距： 3mm～100mm（用戶訂貨時指定），常用規格為5mm和10mm
□ 電纜長度：5米（特殊需求由用戶訂貨時指定）
□ 絕 緣：任意兩根電極間絕緣≥500MΩ/500V
三、 常規高密度電阻率電纜（選配）
□ 電 纜：32芯，外徑Φ7mm
□ 抽頭數量：≤30個（最多可接30個電極，具體數量由用戶訂貨時指定）
□ 抽頭間距：用戶訂貨時指定（通常為0.5m～2m）
□ 電纜絕緣：任意兩根芯線間絕緣≥500MΩ/500V
四、常規高密度電阻率電極（選配）
□ 銅 電 極：Φ12mm×280mm（特殊需求由用戶訂貨時指定），帶插拔卡
□ 數 量：30根（具體數量由用戶訂貨時指定）
