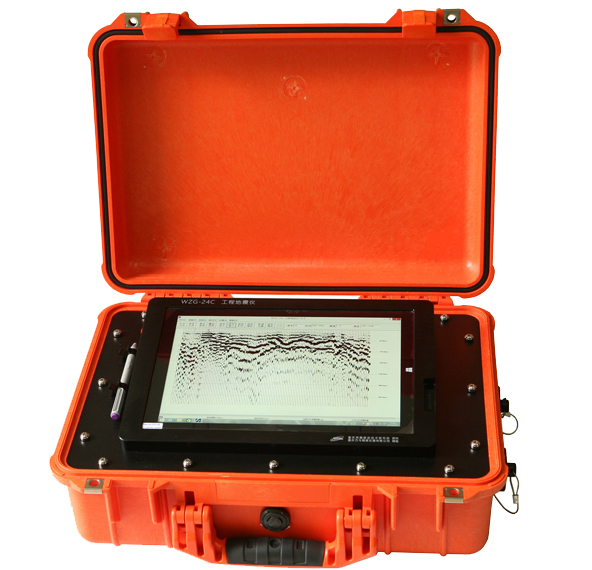

WZG-24C、48C工程地震儀是在WZG-24、48工程地震儀基礎上研制，并繼承其所有優點，采用進口箱體及觸摸屏技術，美觀、牢固、操作極為便捷。
儀器利用錘擊、電火花或爆炸等作為激發震源，勘探深度從幾米到數百米，也可使用延時功能，獲取更深部地層的地震資料。非常適用于反射、折射、面波勘探、樁基檢測、地脈動測量、地震映象、震動測量及波速（剪切波）測試等方面的地震工作，廣泛應用于水利、電力、鐵路、橋梁、城建、交通等領域工程地質勘探方面，也能用于石油、煤田、鈾礦及地下水等領域資源勘探矯妗�
主要特點及功能
一
、主要功能
瞬態多點瑞雷波勘探
淺層反射測量
淺層折射測量
波速（剪切波）測量
多波高密度地震映像
樁基檢測
土建工程質量檢測
場地常時微動測量
震動爆破測量
二、應用范圍
1.地基、路基與基礎工程檢測
地基、路基空洞調查和溶巖勘探
第四系覆蓋層分層
地基土類型劃分和病害地質體調查
地基巖土介質物性分層調查
地基加固效果與路基回填碾壓質量檢查
基巖埋深與隱伏地質構造勘察。
2.隧道工程檢測
隧道路線勘察與洞室圍巖分類
混凝土襯砌質量檢查
隧底檢查與超前探測
振動監測
3.大中型水庫的運行觀測
堤壩隱患檢測
水庫淤積測量與排淤效果檢查
大中型水利樞紐護堤拋置物施工檢測
4.橋梁工程檢測
橋墩基礎類型調查
橋臺樁基混凝土質量檢查
橋梁振動監測。
5.環境與地質災害檢測與評價
三、主要特點
超快采樣 － 真正的24位A/D，24道時最快采樣間隔50μs，國內領先。
完美再現原始信號 － 優異的幅度一致性和相位一致性、超低失真性能、優于72dB帶外壓制的先進高切濾波器（切頻點自動隨采樣頻率而變，完全去除假頻可能性），真實完美再現原始信號。
高速數據傳輸 －儀器內部工控機與采集器采用高速USB口傳輸數據，性能遠遠優于其它廠家的打印口，屬國內首創；先進的硬件設計實現邊采樣邊傳數據，瞬間完成大批量的地震數據傳輸；在背景噪音監測過程中，能隨時接受觸發信號而進入正式采樣過程。
強大的軟件功能 － 運行在WINDOWS系統下的采集軟件，支持各種地震工作方式（如淺反、折射、剪切波波速測試、地脈動、高密度映像等）下的數據采集，采用先進的圖示技術使得顯示、滾屏速度特快可隨意調節屏幕顯示道數，****一屏可顯示128道波列；方便的幅度均衡顯示方式；一目了然的靜態時標線等。
方便、快捷： Windows 8 系統下的采集、高速 USB 數據傳輸，使操作更 直觀、更方便、更迅速，一切都在瞬間完成。
強大的軟件功能： 本機具有大容量、長剖面、高分辨率彩色顯示與 彩色繪圖功能，成果直觀形象。
配置靈活、擴展方便 － 用戶可根據自身的情況選擇DOS版或WINDOWS版處理軟件，亦可通過購買數據采集插板及軟件將儀器升級成48道地震儀。
支持覆蓋測量 － 與本所生產的PZF系列電子覆蓋開關配合可方便實現野外各種覆蓋測量，極大提高野外淺層反射地震勘探作業效率。
合理的結構布局 － 儀器具有良好的抗振、防潮、防塵性能。
主要技術指標
通 道 數：24/48道
采樣點數：
1024樣點、2048樣點、4096樣點、8192樣點、16384樣點
地脈動測量1M樣點若干檔
采 樣 率：
10μs、25μs、50μs、100μs、200μs、500μs、1ms、2ms、5ms、10ms、20ms
地脈動測量為1ms～200ms多檔可選
A/D 轉 換 器：24位
信號迭加增強：32位
動態范圍：144dB
通頻帶：0.1Hz～4000Hz
噪 音：全頻狀態下為1μV
幅度一致性：±0.2%
相位一致性：±0.01ms
失真度：± 0.05%
延 時：0～9999ms
輸入阻抗：20K
道間串音壓制：≥90dB
低截濾波器陡度：軟件濾波
高切濾波器陡度：優于72dB/倍頻程
50Hz陷波器：40dB
平板電腦：
CPU：不低于英特爾 酷睿i3
內 存：不小于4G
固態硬盤：不小于64GB
顯示屏：12 英寸高亮液晶顯示屏，分辨率為 2160x 1440
輸入設備：多點觸控
接 口：三個 USB 口
操作系統：Windows 8.1
數據格式：SEG-2
處理軟件（選配）：
淺反處理軟件包
瑞利面波處理軟件包
地脈動采集處理軟件
高密度高分辨剖面測量處理軟件
工作溫度：-10℃～＋50℃ 90％RH
儲存溫度：-20℃～＋60℃
電 源：內置電池：大容量鋰電池（采集器連續不停采樣可工作 18 小時以上）
平板電腦電池：系統全速工作（連續不停采樣、存盤可工作 7 小時）、配備的備用電池可使平板電腦續航能力加倍
重量：12Kg（WZG-24C）
13Kg（WZG-48C）
體積：470mm × 357mm× 176mm

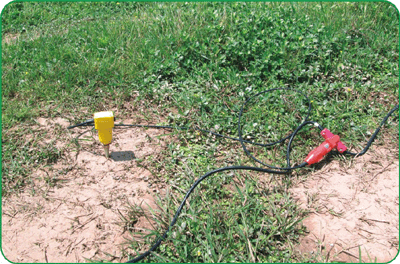

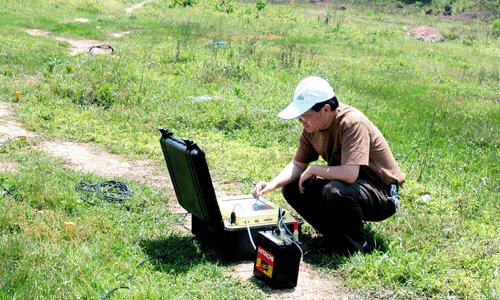

野外勘探
