平頂山市是一個內陸、少震、中等發展城市，也是一個礦產資源豐富的城市，地處河南省西南部，是一個有著80萬人口的中型城市。隨著城市化進程的加快，平頂山市必將進入一個高速發展期。而且，平頂山市還是一個能源大市，有著豐富的煤炭資源，不可計數的碘鹽和豐富的金屬與非金屬礦產資源。因此，城市的穩定和發展是很重要的問題。
平頂山市是河南省一個很重要的煤炭基地，地下有著縱橫交錯的采煤巷道，每天都有數不清的礦山爆破，有時還發生瓦斯爆炸等，因此，由此產生的礦震也接連不斷。這些都對城市的建設、維護、人民生命財產的安全帶來了一定程度的威脅。因此探測研究城市活斷層的現狀，是新建城區必不可少的一項工作。
1 探測概況
平頂山市新市區位于華北地震區內，而華北地震區又是我國東部大陸地區最強烈的一個地震區，地震空間分布顯示明顯的不均一性、相對穩定性及成帶性的特點，地震活動具有明顯的活躍期和平靜期，而且地震活動還具有明顯的遷移和填充特點。因此在該區運用一些地球物理勘探技術，找出區域地質構造與地震活動的相互關系以及掌握區域內第四紀以來斷層活動時代、性質和運動特性，了解活動盆地的發育情況，為平頂山經濟保駕護航具有重要意義。受平頂山地震局的委托，中國地震局地理物理勘探中心于2002年底和20；3年初，在新城區擬建范圍內進行了電阻率層析成像測量工作，共布置了5條剖面，分述如下。
1．1 Ⅰ剖面
共完成了10條高密度電阻率層析成像測量斷面，斷面的布極方向為NS向，點距10 m，60路電極，每2條斷面相互重疊300 m，斷面總長度為3300 m，經過計算機對10條斷面的測量數據進行拼接處理后，組成了一條長度為3.29m、布極方向為NS向的高密度電阻率層析成像測量剖面。
1．2 Ⅱ剖面
共完成了13條高密度電阻率層析成像測量斷面，斷面的布極方向為NS向，點距10m，60路電極，每2條斷面相互重疊300 m，斷面總長度為4200 m，經過計算機對13條斷面的測量數據進行拼接處理后，組成了一條長度為4.19km、布極方向為NS向的高密度電阻率層析成像測量剖面。
1．3 Ⅲ剖面
共完成了15條高密度電阻率層析成像測量斷面，斷面的布極方向為NS向，點距l(xiāng)0 m，60路電極，每2條斷面相互重疊300 m，斷面總長度為4800m，經過計算機對15條斷面的測量數據進行拼接處理后，組成了一條長度為4.79km、布極方向為NS向的高密度電阻率層析成像測量剖面。
1．4 Ⅳ剖面
共完成了6條高密度電阻率層析成像測量斷面，斷面的布極方向為NS向，點距10 m，60路電極，每2條斷面相互重疊300 m，斷面總長度為樁號600m處。
2 方法
2．1 基本原理
常規電阻率法由于其觀測方式的限制，不僅測點密度較稀，而且也很難從電極排列的某種組合上研究地電斷面的結構與分布。因此，在精細勘探中，為了提高電阻率法的勘探能力，使電阻率法在城市工程與環境地質調查中發揮更大的社會效益，采用電阻率層析成像法。
電阻率層析成像法在現場測量時，只須將全部電極設置在一定間隔的測點上，然后用多芯電纜將其連接到程控式多路電極轉換器，使電極布設一次完成。測量時由程序控制而動作，從而實現電極排列方式、極距和測點的快速轉換，準確與快速地采集大量數據。利用與該系統配套的系列高級電法處理軟件，對采集的數據進行各種處理及結果圖示，使解釋工作更加方便與直觀。但該方法的基本原理仍是屬于直流電法的范疇。
2．2 儀器
以WDJD-2型多功能數字直流激電儀為測控主機，配以兩臺WDZJ-1型多路電極轉換器構成WGMD-2高密度電阻率測量系統。
該系統的主要特點為：電極布設一次完成；能有效地進行多種電極排列方式的參數測定，因而可以獲得較豐富的關于地電結構的信息；數據的采集和收錄實現了自動化；可以實現資料的現場實時處理或脫機處理，大大提高了電阻率法勘探的智能化程度；與傳統電阻率法相LL，成本低、效率高、信息豐富、解釋方便、勘探能力顯著提高。測量時，一次將既可做供電電極又可做測量電極的60~120根電極按固定點距布沒在測線上，通過多芯電纜與多極電路轉換器連接，在主機控制下可實現電極排列方式、極距及測點的掃描測量。該方法—次測量可完成一條固定斷面下方的16—39條別面、552~2340個測點的數據采集工作。本次野外工作采用的裝置方式是α排列[1]。
2．3 裝置系統
研究認為，裝置系統是影響分辨率的重要因素。微分裝置的異常幅值最小，振蕩出現最早。溫納四極振蕩稍好，但異常幅值不大。偶極——偶極裝置的異常幅值相對較大，分辨能力較強，但振蕩卻很劇烈，甚至高阻體上方出現低阻異常，反之亦然。不同的裝置對于不同的探測目標具有不同的分辨率和探測深度。對于高密度電阻率法，偶極采集系統適應于淺部探測，而溫納采集系統適應于深部探測。對于接地條件差、供電干擾嚴重的環境，采用溫納采集系統具有一定的優勢[2]。
3 區域地質構造
本次勘探測區位于豫西斷隆、華北斷坳和北秦嶺招皺帶的交接部位。區內多為第四系地層覆蓋，各統地層均有發育，其中全新統分布最廣，中更新統次之，而上更新統和下更新統僅零星出露。區內曾受到中岳期、懷遠期、加里東期、印支期、燕山期、喜山期等6次構造運動影響。中岳運動來自北東一南西向的擠壓應力，形成了本區前震旦紀基底北西一南東向的構造格架，奠定了區內褶皺基底；懷遠運動使本區抬升遭受剝蝕，缺失早奧陶統的沉積；加里東運動使本區上升，缺失上奧陶統一下石炭統地層；印支運動使本區抬升，缺失侏羅系、白堊系地層；早燕山運動產生北西一南東向褶皺、斷裂，伴隨有近東西向和近南北向的剪切性斷裂，而且有較大規模的花崗巖侵入，表現了北東一南西向擠壓應力的繼承性；晚燕山運動受區域右旋剪切力作用影響，產生了北東一南西向的張剪性斷裂，并有面積較大的花崗巖侵入；喜山運動使晚燕山期形成的東部助陷和山間盆地長期下沉，接受新生界地層沉積，并有間斷性的上升，東部以發育上疊階地為主，西部以發育內疊階地為主。這些構造的存在，不同程度地控制著本區的工程地質條件和活動斷層(或活動盆地)的活動特點、性質和年代。
區內第四紀地層發育齊全，而構造簡單。根據大量勘探資料表明，勘探區西南部，沿平頂山南西九里山有一條北西向的隱伏斷裂，稱之為九里山逆斷層，該斷層對該區水文地質及工程地質條件具有明顯的控制作用，是這次電測工作的主要目標[3]。
4 資料解釋

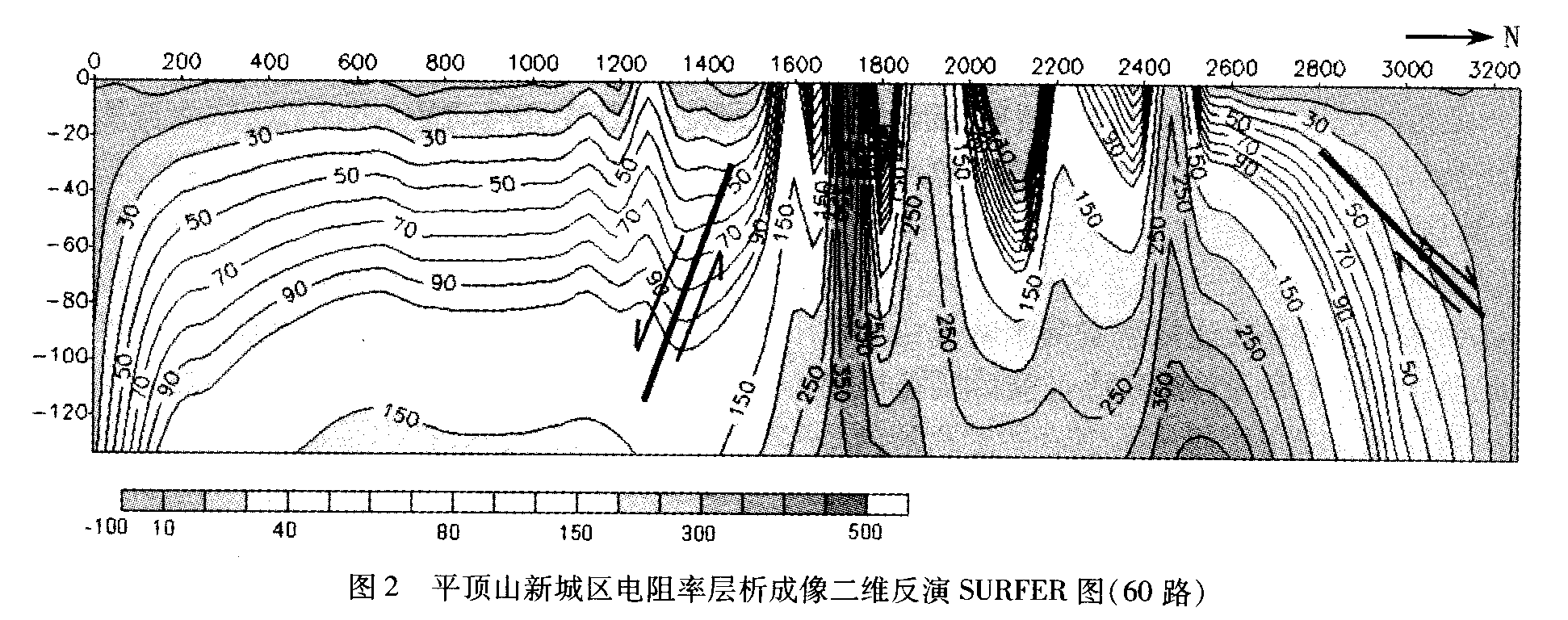

圖1為I剖面60路電極測量、二維成像色譜圖；圖2為該剖面60路電極測量、5URFER32軟件作圖的結果。從圖2可以看出，由南部的0樁號至1500 m樁號處，深度20 m以上部分，為相對低阻層，色譜圖呈現出深灰色，電阻率值小于20Ω.m；而在20m以下部分，為相對高阻層，色譜圖呈現出白色、淺灰色與黑色，電阻率值在20~1500.m之間。在剖面的北部(2600—3200 m)，深度40 m以上部分，為相對低阻層，色譜圖同樣呈現出深灰色。這些低阻層，是該區松散覆蓋層的反映。而在剖面中部的1600m—2400m樁號處，為相對高阻層，色譜圖呈現出白色、淺灰色與黑色，電阻率值在290~950Ω.m之間，為裸露山脈的反映，在現場可明顯看出大面積的基巖出露區。
從圖1中可看出，在樁號1440 m和樁號2600m處有兩條明顯的斷層，一條在山體南側，一條在山體北側。另在出露的山體上現場還可見兩條次一級斷層，在圖2上這些斷層均看的更清晰。根據區域地質資料推測，這些斷層應為九里山斷層帶的反映。

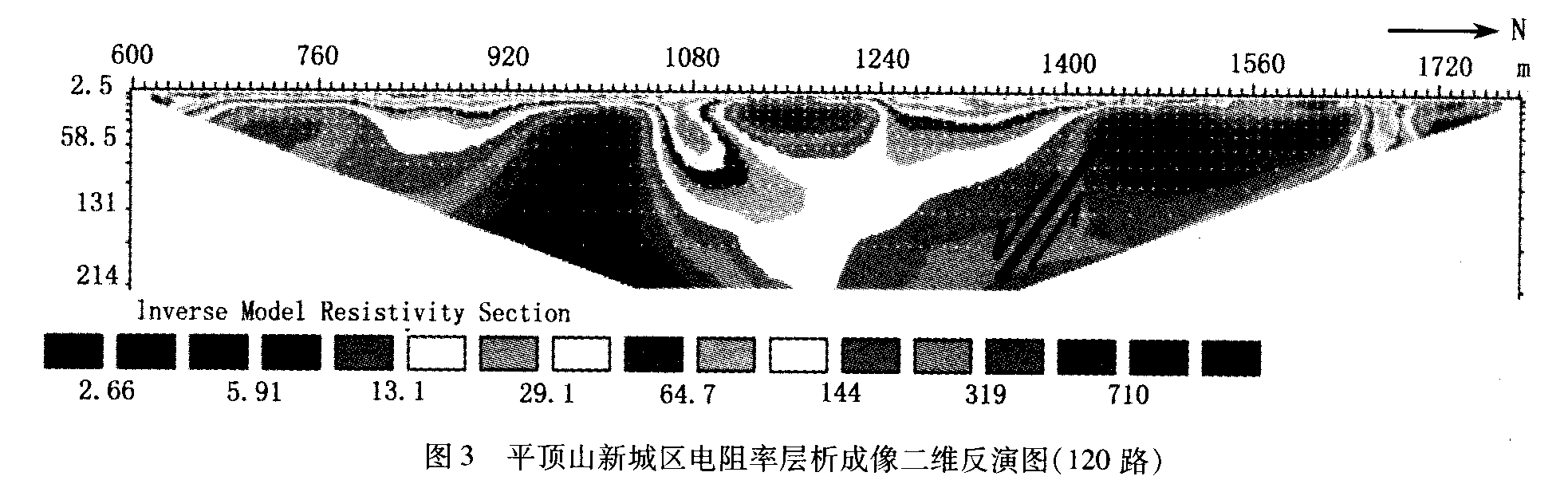

圖3是I剖面120路電極測量、二維成像色譜圖，由圖可以看出，其勘探深度有明顯增加，山體南、北兩側的斷層仍十分清晰，且向下延伸深度較大。而山體上部的兩條次一級斷層延伸深度較小，在60 m以下已基本尖滅。
5 結論
通過本次電阻率層析成像測量結果表明，在平頂山市新城區有一條斷裂帶通過，該斷裂帶有二條主要斷層和二個次一級斷層組成。上部斷點深度約為60 m左右，為第三紀活動性斷層。
